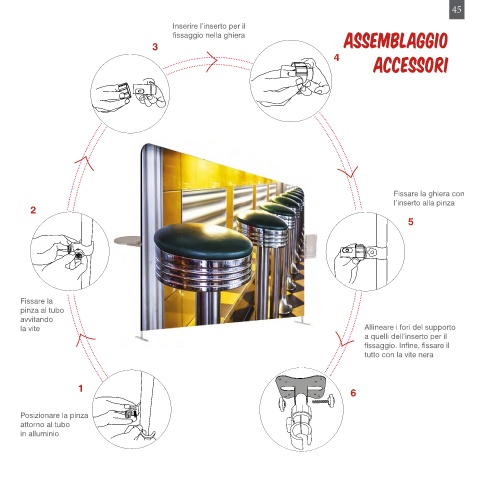

                                          Inserire l’inserto per il
                                          fissaggio nella ghiera                  ASSEMBLAGGIO
                                     3
                                                                                4        ACCESSORI


















                                                                                              Fissare la ghiera con
                                                                                              l’inserto alla pinza
        2
                                                                                                 5










      Fissare la
      pinza al tubo
      avvitando
      la vite                                                                          Allineare i fori del supporto
                                                                                       a quelli dell’inserto per il
                                                                                       fissaggio. Infine, fissare il
                                                                                       tutto con la vite nera


                   1                                                                6



      Posizionare la pinza
      attorno al tubo
